設計制造：GB/T 12224-1989；JB/T7747-1995
連接形式：內螺紋連接
結構特征：硬軟雙密封副；浮動閥瓣
閥門檢驗和實驗：GB/T 13927-1992
材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
| 實驗項目 | 壓力值 |
|---|---|
| 公稱壓力 | 25 |
| 殼體實驗 | 37.5 |
| 密封試驗 | 27.5 |
| 氣壓試驗 | 15 |
| 適用溫度 | ≤180℃ |
| 適用介質 | 水、蒸汽、油品等 |
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| GMJ11F/H-250Ⅱ | 20# | 20# | 2Cr13 | 20# | PTFE |
| GMJ11F/H-250PⅡ | SS304 | SS304 | SS304 | SS304 | |
| 1151-160P | SS304 | SS304 | SS304 | SS304 |

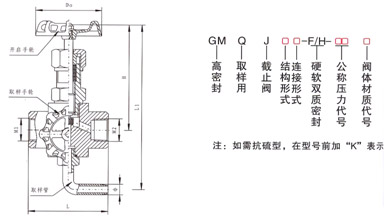

| 規格 | M1 | M2 | Ф | L | L1 | H | D0 | 重量 |
|---|---|---|---|---|---|---|---|---|
| DN6 | M20×1.5 | G1/2 | Ф10 | 70 | 153 | 110 | 63 | 1.5 |
設計制造：GB/T 12224-1989；JB/T7747-1995
連接形式：內螺紋連接
結構特征：硬軟雙密封副；浮動閥瓣
閥門檢驗和實驗：GB/T 13927-1992
材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
| 實驗項目 | 壓力值 |
|---|---|
| 公稱壓力 | 25 |
| 殼體實驗 | 37.5 |
| 密封試驗 | 27.5 |
| 氣壓試驗 | 15 |
| 適用溫度 | ≤180℃ |
| 適用介質 | 水、蒸汽、油品等 |
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| GMJ11F/H-250Ⅱ | 20# | 20# | 2Cr13 | 20# | PTFE |
| GMJ11F/H-250PⅡ | SS304 | SS304 | SS304 | SS304 | |
| 1151-160P | SS304 | SS304 | SS304 | SS304 |
| 規格 | M1 | M2 | Ф | L | L1 | H | D0 | 重量 |
|---|---|---|---|---|---|---|---|---|
| DN6 | M20×1.5 | G1/2 | Ф10 | 70 | 153 | 110 | 63 | 1.5 |
設計制造：GB/T 12224-1989；JB/T7747-1995
連接形式：內螺紋連接
結構特征：硬軟雙密封副；浮動閥瓣
閥門檢驗和實驗：GB/T 13927-1992
材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
| 實驗項目 | 壓力值 |
|---|---|
| 公稱壓力 | 25 |
| 殼體實驗 | 37.5 |
| 密封試驗 | 27.5 |
| 氣壓試驗 | 15 |
| 適用溫度 | ≤180℃ |
| 適用介質 | 水、蒸汽、油品等 |
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| GMJ11F/H-250Ⅱ | 20# | 20# | 2Cr13 | 20# | PTFE |
| GMJ11F/H-250PⅡ | SS304 | SS304 | SS304 | SS304 | |
| 1151-160P | SS304 | SS304 | SS304 | SS304 |
| 規格 | M1 | M2 | Ф | L | L1 | H | D0 | 重量 |
|---|---|---|---|---|---|---|---|---|
| DN6 | M20×1.5 | G1/2 | Ф10 | 70 | 153 | 110 | 63 | 1.5 |
